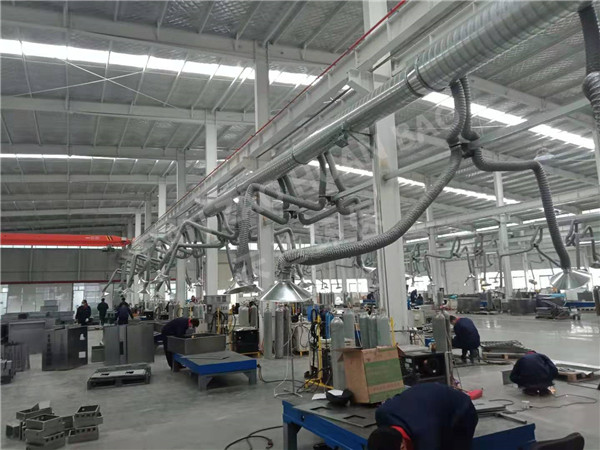

焊接產生的煙塵廢氣經吸氣罩、柔性吸氣臂瞬間收集后，由主管道進入集中式焊煙除塵器，柔性吸氣臂的骨架類似于人的手臂，能夠在吸氣臂長度范圍內的空間內懸停。在吸氣罩的位置上設計了獨特的旋轉結構，保證了吸氣罩能夠通過任意方位對準焊接位置。

吸氣罩通過流體設計和氣流模擬，使吸氣臂能夠大量和大范圍的捕捉焊接過程中產生的煙塵。為了能夠完全捕捉一個工位上產生的所有粉塵，也可以設計成頂吸罩，一般外形為四棱臺形。煙塵收集后，煙塵廢氣在集中式焊煙除塵器內被凈化濾筒阻截凈化，部分大顆粒煙塵由于重力作用落入除塵器下部的灰斗，部分小顆粒煙塵在風機負壓作用下附著在濾件外側，脈沖閥在控制儀的控制下，每隔一定時間，自動對系統濾件由里至外進行反吹清灰，反吹過程中小顆粒粉塵落入灰斗內收集，積累到一定量的粉塵后,需要外運處理。潔凈的氣體穿過濾筒，進入排氣口,在離心式通風機的作用下由煙囪排入到大氣中。

集中式焊煙除塵器特點：

1、全自動的清灰系統，濾材清理更加方便快捷，不需要停止主機和其他操作。當濾筒表面飽和阻力達到一定的數值時，自動清潔功能開啟,并在主機工作過程中依次對各濾筒單元進行單獨反吹清潔，保障集中式焊煙除塵器始終處于良好的工作狀態。

2、濾簡采用進口聚酯纖維過濾材料，過濾效率達99.5%，濾筒使用壽命比普通濾料在正常使用條件要長很多，可選擇配置不同濾料的過濾筒，如覆膜濾筒、阻燃濾筒，以滿足不同性質煙塵的清除或空氣過濾。

3、濾筒更換方式為抽取式，不需要使用任何輔助工具，便可進行更換。左、右側面均設有管路接口，用戶可根據使用場臺自由選擇。濾筒15°傾斜抽屜式安裝，可使濾筒拆換更方便，而且集中式焊煙除塵器本體內不設置傳動部件，減少了維修時間。

4、所配置的高性能離心風機，吸風量大，吸力強?？赏ㄟ^(guò)控制板面上的數字儀表來觀察過濾筒的運行狀況。集中式焊煙除塵器，凈化顆粒精度可達0.01um，可以極大的改善整體空間煙塵污染狀況。

5、可根據安裝空間的需要采用不同列數、行數的濾筒任意組合;設備過濾面積占用的空間小，可替用戶節約大星空間資源，間接減少用戶的一次性投資成本。模塊式組合，大小不僅可以隨意選擇,還可以擴大原有組合，增加除塵機組。

集中式焊煙除塵器應用領域，集中式焊煙除塵器廣泛用于汽車、冶金、電子、造船、工、機械、鈑金、塑料、橡膠、鋼鐵、醫藥、軍工.造紙、化工、鐵路、玻璃等行業涉及.的各種焊接、拋光、切割、打磨等工序中產生的焊接煙塵、打磨粉塵等作業的凈化治理。
